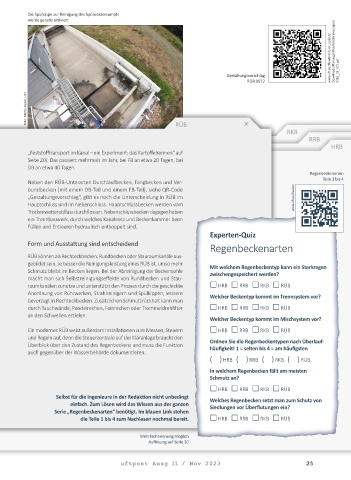

Page 25 - uftpost Ausgabe 11 2023-11

Die Spülkippe zur Reinigung des Spülwassersumpfs
wurde gerade aktiviert

www.uft.eu/fileadmin/user_upload/ Downloads/Planungshilfen/Musterloesungen/

Gestaltungsvorschlag P210_03_072.pdf
RÜB 0072

Foto: Martin Zippel, UFT

RÜB
RKB
RRB
HRB
„Feststofftransport im Kanal – ein Experiment: das Kartoffelrennen“ auf
Seite 20). Das passiert mehrmals im Jahr, bei FB an etwa 20 Tagen, bei
DB an etwa 40 Tagen.
Regenbeckenarten
Teile 1 bis 4
Neben den RÜB-Unterarten Durchlaufbecken, Fangbecken und Ver-
bundbecken (mit einem DB-Teil und einem FB-Teil), siehe QR-Code
„Gestaltungsvorschlag“, gibt es noch die Unterscheidung in RÜB im www.uft.eu/becken
Hauptschluss und im Nebenschluss. Hauptschlussbecken werden vom
Trockenwetterabfluss durchflossen, Nebenschlussbecken dagegen haben
ein Trennbauwerk, durch welches Kanalnetz und Beckenkammer beim
Füllen und Entleeren hydraulisch entkoppelt sind.
Experten-Quiz

Form und Ausstattung sind entscheidend
Regenbeckenarten
RÜB können als Rechteckbecken, Rundbecken oder Stauraumkanäle aus-
gebildet sein. Je besser die Reinigungsleistung eines RÜB ist, umso mehr Mit welchem Regenbeckentyp kann ein Starkregen
Schmutz bleibt im Becken liegen. Bei der Abreinigung der Beckensohle zwischengespeichert werden?
macht man sich Selbstreinigungseffekte von Rundbecken und Stau-
raumkanälen zunutze und unterstützt den Prozess durch die geschickte  HRB  RRB  RKB  RÜB
Anordnung von Rührwerken, Strahlreinigern und Spülkippen, letztere Welcher Beckentyp kommt im Trennsystem vor?
bevorzugt in Rechteckbecken. Zusätzlichen Schmutzrückhalt kann man
durch Tauchwände, Pendelrechen, Feinrechen oder Trommeldrehfilter  HRB  RRB  RKB  RÜB
an den Schwellen erzielen.
Welcher Beckentyp kommt im Mischsystem vor?
Ein modernes RÜB weist außerdem Installationen zum Messen, Steuern  HRB  RRB  RKB  RÜB
und Regeln auf, denn die Steuerzentrale auf der Kläranlage braucht den
Überblick über den Zustand des Regenbeckens und muss die Funktion Ordnen Sie die Regenbeckentypen nach Überlauf-
häufigkeit! 1 = selten bis 4 = am häufigsten
auch gegenüber der Wasserbehörde dokumentieren.
( 0 ) HRB ( 0 ) RRB ( 0 ) RKB ( 0 ) RÜB
In welchem Regenbecken fällt am meisten
Schmutz an?

 HRB  RRB  RKB  RÜB
Selbst für die Ingenieure in der Redaktion nicht unbedingt Welches Regenbecken setzt man zum Schutz von
einfach. Zum Lösen wird das Wissen aus der ganzen Siedlungen vor Überflutungen ein?
Serie „Regenbeckenarten“ benötigt. Im blauen Link stehen
die Teile 1 bis 4 zum Nachlesen nochmal bereit.  HRB  RRB  RKB  RÜB

Mehrfachnennung möglich
Auflösung auf Seite 30
