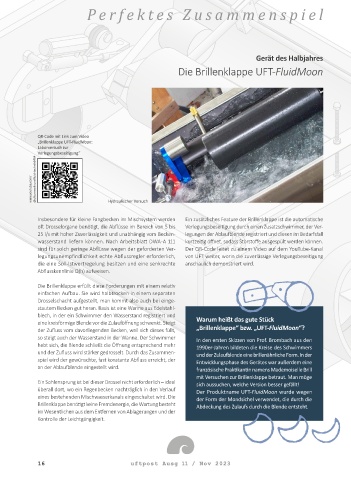

Page 16 - uftpost Ausgabe 11 2023-11

P erfe k t e s Zusammenspie l

Gerät des Halbjahres

Die Brillenklappe UFT-FluidMoon

QR-Code mit Link zum Video
„Brillenklappe UFT-FluidMoon:
Laborversuch zur
Verlegungsbeseitigung“

www.youtube.com/ @uftumwelt-undfluid-technik6464 Hydraulischer Versuch

Insbesondere für kleine Fangbecken im Mischsystem werden Ein zusätzliches Feature der Brillenklappe ist die automatische
oft Drosselorgane benötigt, die Abflüsse im Bereich von 5 bis Verlegungs beseitigung durch einen Zusatzschwimmer, der Ver-
25 l/s mit hoher Zuverlässigkeit und unabhängig vom Becken- legungen der Ablaufblende registriert und diesen im Bedarfsfall
wasserstand liefern können. Nach Arbeitsblatt DWA-A 111 kurzzeitig öffnet, sodass Störstoffe ausgespült werden können.
sind für solch geringe Abflüsse wegen der geforderten Ver- Der QR-Code leitet zu einem Video auf dem YouTube-Kanal
legungsunempfindlichkeit echte Abflussregler erforderlich, von UFT weiter, worin die zuverlässige Verlegungsbeseitigung
die eine Soll-Istwertregelung besitzen und eine senkrechte anschaulich demonstriert wird.
Ab flusskennlinie Q(h) aufweisen.

Die Brillenklappe erfüllt diese Forderungen mit einem relativ
einfachen Aufbau. Sie wird halbtrocken in einem separaten
Drosselschacht aufgestellt, man kommt also auch bei einge-
stautem Becken gut heran. Basis ist eine Wanne aus Edelstahl-
blech, in der ein Schwimmer den Wasserstand registriert und Warum heißt das gute Stück
eine kreisförmige Blende vor die Zulauföffnung schwenkt. Steigt
der Zufluss vom davorliegenden Becken, weil sich dieses füllt, „Brillenklappe“ bzw. „UFT-FluidMoon“?
so steigt auch der Wasserstand in der Wanne. Der Schwimmer In den ersten Skizzen von Prof. Brombach aus den
hebt sich, die Blende schließt die Öffnung entsprechend mehr 1990er-Jahren bildeten die Kreise des Schwimmers
und der Zufluss wird stärker gedrosselt. Durch das Zusammen- und der Zulaufblende eine brillenähnliche Form. In der
spiel wird der gewünschte, fast konstante Abfluss erreicht, der Entwicklungsphase des Gerätes war außerdem eine
an der Ablaufblende eingestellt wird. französische Praktikantin namens Mademoiselle Brill
mit Versuchen zur Brillenklappe betraut. Man möge
Ein Sohlensprung ist bei dieser Drossel nicht erforderlich – ideal sich aussuchen, welche Version besser gefällt!
überall dort, wo ein Regenbecken nachträglich in den Verlauf Der Produktname UFT-FluidMoon wurde wegen
eines bestehenden Mischwasserkanals eingeschaltet wird. Die der Form der Mondsichel verwendet, die durch die
Brillenklappe benötigt keine Fremdenergie, die Wartung besteht Abdeckung des Zulaufs durch die Blende entsteht.
im Wesentlichen aus dem Entfernen von Ablagerungen und der
Kontrolle der Leichtgängigkeit.
