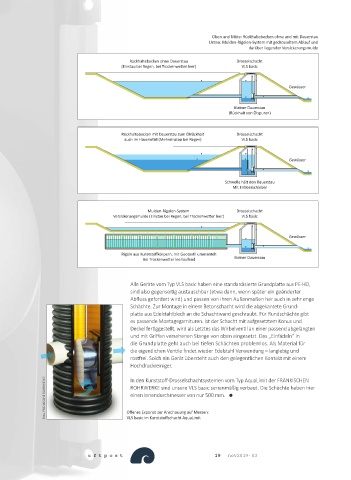

Oben und Mitt e: Rückhaltebecken ohne und mit Dauerstau
Unten: Mulden-Rigolen-System mit gedrosseltem Ablauf und
darüber liegender Versickerungsmulde

Alle Geräte vom Typ VLS basic haben eine standardisierte Grundplatt e aus PE-HD,
sind also gegenseiti g austauschbar (etwa dann, wenn später ein geänderter
Abfl uss gefordert wird) und passen von ihren Außenmaßen her auch in sehr enge
Schächte. Zur Montage in einem Betonschacht wird die abgekantete Grund-
platt e aus Edelstahlblech an die Schachtwand geschraubt. Für Rundschächte gibt
es passende Montagegarnituren. Ist der Schacht mit aufgesetztem Konus und
Deckel ferti ggestellt, wird als Letztes das Wirbelventi l an einer passend abge längten
und mit Griff en versehenen Stange von oben eingesetzt. Das „Einfädeln“ in
die Grundplatt e geht auch bei ti efen Schächten problemlos. Als Material für
die eigentlichen Venti le fi ndet wieder Edelstahl Verwendung – langlebig und
rostf rei. Solch ein Gerät übersteht auch den gelegentlichen Kontakt mit einem
Hochdruckreiniger.

In den Kunststoff -Drosselschachtsystemen vom Typ AquaLimit der FRÄNKISCHEN
Foto: FRÄNKISCHE ROHRWERKE Off enes Exponat zur Anschauung auf Messen:
ROHRWERKE sind unsere VLS basic serienmäßig verbaut. Die Schächte haben hier
einen Innendurchmesser von nur 500 mm. 

VLS basic im Kunststoff schacht AquaLimit
