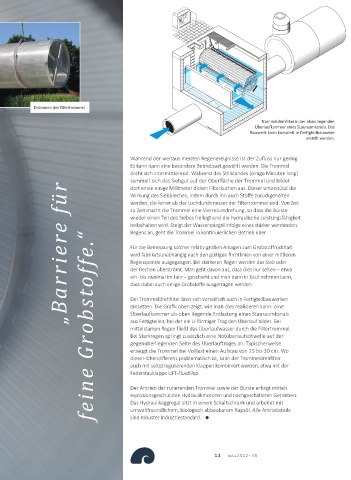

Einkranen der Filtertrommel

Trommeldrehfilter in der oben liegenden

Überlau�ammer eines Stauraumkanals. Das

Bauwerk kann komplett in Fertigteilbauweise
G. Weiß 11.02.2022
erstellt werden.
Während der weitaus meisten Regenereignisse ist der Zufluss nur gering.

Es kann dann eine besondere Betriebsart gewählt werden: Die Trommel

dreht sich intermi�erend. Während des Stillstandes (einige Minuten lang)

sammelt sich das Siebgut auf der Oberfläche der Trommel und bildet
„Barriere für
dort einen einige Millimeter dicken Filterkuchen aus. Dieser unterstützt die

Wirkung des Siebbleches, indem durch ihn auch Stoffe zurückgehalten
werden, die feiner als der Lochdurchmesser der Filtertrommel sind. Von Zeit
zu Zeit macht die Trommel eine Viertelumdrehung, so dass die Bürste
wieder einen Teil des Siebes freilegt und die hydraulische Leistungsfähigkeit
beibehalten wird. Steigt der Wasserspiegel infolge eines stärker werdenden
Regens an, geht die Trommel in kontinuierlichen Betrieb über.

feine Grobstoffe.“
Für die Bemessung solcher relativ großen Anlagen zum Grobstoffrückhalt

wird fabrikatsunabhängig nach den gültigen Richtlinien von einer mittleren

Regenspende ausgegangen. Bei stärkeren Regen werden das Sieb oder
der Rechen überströmt. Man geht davon aus, dass dies nur selten – etwa
ein- bis zweimal im Jahr – geschieht und man dann in Kauf nehmen kann,
dass dabei auch einige Grobstoffe ausgetragen werden.

Der Trommeldrehfilter lässt sich vorteilhaft auch in Fertigteilbauwerken

einsetzen. Die Grafik oben zeigt, wie man dies realisieren kann: eine

Überlau�ammer als oben liegende Entlastung eines Stauraumkanals

aus Fertigteilen, bei der ein U-förmiger Trog den Überlauf bildet. Bei

mittelstarken Regen fließt das Überlaufwasser durch die Filtertrommel.
Bei Starkregen springt zusätzlich eine Notüberlaufschwelle auf der
gegenüberliegenden Seite des Überlauftroges an. Typischerweise

erzeugt die Trommel bei Volllast einen Aufstau von 25 bis 30 cm. Wo
diese Höhendifferenz problematisch ist, kann der Trommeldrehfilter

auch mit selbstregulierenden Klappen kombiniert werden, etwa mit der
Federstauklappe UFT-FluidFlap.

Der Antrieb der rotierenden Trommel sowie der Bürste erfolgt mittels
explosionsgeschützten Hydraulikmotoren und nachgeschalteten Getrieben.
Das Hydraulikaggregat sitzt in einem Schaltschrank und arbeitet mit

umwel�reundlichem, biologisch abbaubarem Rapsöl. Alle Antriebsteile
sind robuster Industriestandard. 
