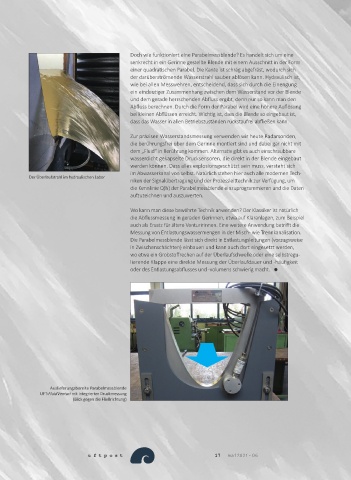

Doch wie funktioniert eine Parabelmessblende? Es handelt sich um eine
senkrecht in ein Gerinne gestellte Blende mit einem Ausschnitt in der Form
einer quadratischen Parabel. Die Kante ist schräg abgefräst, wodurch sich
der darüberströmende Wasserstrahl sauber ablösen kann. Hydraulisch ist,
wie bei allen Messwehren, entscheidend, dass sich durch die Einengung
ein eindeuti ger Zusammenhang zwischen dem Wasserstand vor der Blende
und dem gerade herrschenden Abfluss ergibt, denn nur so kann man den
Abfluss berechnen. Durch die Form der Parabel wird eine höhere Auflösung
bei kleinen Abflüssen erreicht. Wichtig ist, dass die Blende so eingebaut ist,
dass das Wasser in allen Betriebszuständen rückstaufrei abfließen kann.
Zur präzisen Wasserstandsmessung verwenden wir heute Radarsonden,
die berührungsfrei über dem Gerinne montiert sind und dabei gar nicht mit
dem „Fluid“ in Berührung kommen. Alternativ gibt es auch einschraubbare
wasserdicht gekapselte Drucksensoren, die direkt in der Blende eingebaut
werden können. Dass alles explosionsgeschützt sein muss, versteht sich
im Abwasserkanal von selbst. Natürlich stehen hier auch alle modernen Tech-
Der Überlaufstrahl im hydraulischen Labor
niken der Signalübertragung und der Prozessleittechnik zur Verfügung, um
die Kennlinie Q(h) der Parabelmessblende einzuprogrammieren und die Daten
aufzuzeichnen und auszuwerten.
Wo kann man diese bewährte Technik anwenden? Der Klassiker ist natürlich
die Abflussmessung in geraden Gerinnen, etwa auf Kläranlagen, zum Beispiel
auch als Ersatz für ältere Venturirinnen. Eine weitere Anwendung betri� die
Messung von Entlastungswassermengen in der Misch- wie Trennkanalisation.
Die Parabelmessblende lässt sich direkt in Entlastungsleitungen (vorzugsweise
in Zwischenschächten) einbauen und kann auch dort eingesetzt werden,
wo etwa ein Grobstoffrechen auf der Überlaufschwelle oder eine selbstregu-
lierende Klappe eine direkte Messung der Überlaufdauer und -häufigkeit
oder des Entlastungsabflusses und -volumens schwierig macht.
Auslieferungsbereite Parabelmessblende
UFT-FluidVenturi mit integrierter Druckmessung
(Blick gegen die Fließrichtung)
