Page 16 - uftpost Ausgabe 06 2021-06

Gerät des Halbjahres

Parabelmessblende

UFT-FluidVenturi

Auf Kläranlagen wie auch an Regenbecken gilt es oft, den Durchfluss in offenen

Gerinnen oder teilgefüllten Kanalrohren zu messen. Seit einigen Jahren gibt
es von einer Reihe von Messgeräteherstellern moderne elektronische Sensorik,
etwa Strömungssensoren zum Einbau auf der Sohle, die sogenannten „Kanal-
mäuse“. Es sind auch Geräte zur Montage über dem Wasserspiegel im Handel,

die beispielsweise mit Radar die Geschwindigkeit der Wasseroberfläche
messen. Eigentlich, möchte man meinen, ist ein klassisches Messwehr da
doch ein Anachronismus. Wir finden: Nein! Denn oft ist im Abwasserbereich

„Bewährtes Produkt

neu aufgelegt.“

Robustheit und bewährte wartungsfreundliche Technik entscheidend sowie
die Langzeitverfügbarkeit und Austauschbarkeit von Komponenten. Der Preis
ist schließlich auch oft ein Argument. Wir haben daher kürzlich die Parabel-

messblende UFT-FluidVenturi – bereits seit vielen Jahren im UFT-Produkt-
programm – im Zuge der Produktpflege überarbeitet, einschließlich einer

Serie neuer Modellversuche und einem neuen Bemessungsprogramm.

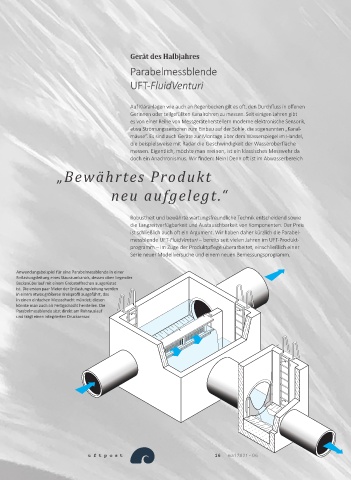

Anwendungsbeispiel für eine Parabelmessblende in einer
Entlastungsleitung eines Stauraumkanals, dessen oben liegender
Beckenüberlauf mit einem Grobstoffrechen ausgerüstet

ist. Die ersten paar Meter der Entlastungsleitung werden

in einem etwas größeren Kreisprofil ausgeführt, das
in einen einfachen Messschacht mündet; diesen

könnte man auch als Fertigschacht herstellen. Die
Parabelmessblende sitzt direkt am Rohrauslauf
und trägt einen integrierten Drucksensor.

u f t p ost 16 mai2021·06
