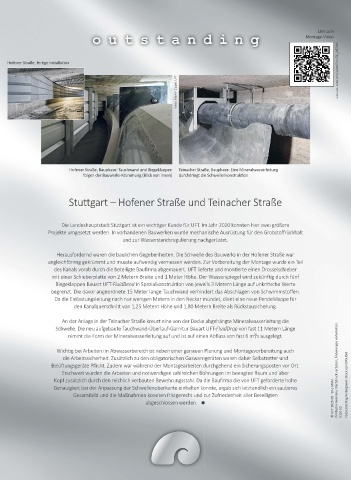

Page 28 - uftpost Ausgabe 10 2023-05

Link zum
Montage-Video

Hofener Straße, fertige Installation www.youtube.com/watch?v=KZk_utFZVdo

Fotos: Marti n Zippel, UFT

Hofener Straße, Bauphase: Tauchwand und Biegeklappen Teinacher Straße, Bauphase: Eine Mineralwasserleitung
folgen der Bauwerks-Krümmung (Blick von innen) durchdringt die Schwellenkonstruktion

Stuttgart – Hofener Straße und Teinacher Straße

Die Landeshauptstadt Stuttgart ist ein wichtiger Kunde für UFT. Im Jahr 2020 konnten hier zwei größere

Projekte umgesetzt werden. In vorhandenen Bauwerken wurde mechanische Ausrüstung für den Grobstoffrückhalt

und zur Wasserstandsregulierung nachgerüstet.
Herausfordernd waren die baulichen Gegebenheiten. Die Schwelle des Bauwerks in der Hofener Straße war
ungleichförmig gekrümmt und musste aufwendig vermessen werden. Zur Vorbereitung der Montage wurde ein Teil

des Kanals vorab durch die beteiligte Baufirma abgemauert. UFT lieferte und montierte einen Drosselschieber

mit einer Schieberplatte von 2 Metern Breite und 1 Meter Höhe. Der Wasserspiegel wird zukünftig durch fünf

Biegeklappen Bauart UFT-FluidBend in Spezialkonstruktion von jeweils 3 Metern Länge auf unkritische Werte

begrenzt. Die davor angeordnete 15 Meter lange Tauchwand verhindert das Abschlagen von Schwimmstoffen.

Da die Entlastungsleitung nach nur wenigen Metern in den Neckar mündet, dient eine neue Pendelklappe für

den Kanalquerschnitt von 1,25 Metern Höhe und 1,80 Metern Breite als Rückstausicherung.
An der Anlage in der Teinacher Straße kreuzt eine von der Decke abgehängte Mineralwasserleitung die
Schwelle. Die neu aufgebaute Tauchwand-Überlauf-Garnitur Bauart UFT-FluidDrop von fast 11 Metern Länge
nimmt die Form der Mineralwasserleitung auf und ist auf einen Abfluss von fast 6 m³/s ausgelegt.

Wichtig bei Arbeiten im Abwasserbereich ist neben einer genauen Planung und Montagevorbereitung auch
die Arbeitssicherheit. Zusätzlich zu den obligatorischen Gaswarngeräten waren daher Selbstretter und

Belüftungsgeräte Pflicht. Zudem war während der Montagearbeiten durchgehend ein Sicherungsposten vor Ort.

Erschwert wurden die Arbeiten und notwendigen zahlreichen Bohrungen im beengten Raum und über Printed in Germany. Nachdruck verboten, Änderungen vorbehalten.
Kopf zusätzlich durch den reichlich verbauten Bewehrungsstahl. Da die Baufirma die von UFT geforderte hohe

Genauigkeit bei der Anpassung der Schwellenoberkante einhalten konnte, ergab sich letztendlich ein sauberes Foto Umschlag Hintergrund: iStock.com/UGUISU
Gesamtbild und die Maßnahmen konnten fristgerecht und zur Zufriedenheit aller Beteiligten
abgeschlossen werden.  © UFT 2023-05 StH, MMo K110 10
