Page 17 - uftpost Ausgabe 04 2020-05

Ranking-Kurven der Überlauf-
dauer von Regenbecken

Doch warum sind diese Daten für den Betreiber so wichtig und wertvoll? UFT

erkannte schon vor vielen Jahren, dass sie als einfaches „Frühwarnsystem“
für die Frage „Ist mein Regenbecken in Ordnung?“ verwendet werden können.
So können Entlastungshäufigkeit und -dauer ganz grob schon einmal in fünf

Kategorien, von „sehr seltenem“ bzw. „sehr kurzem“ bis zu „sehr häufigem“

bzw. „sehr langem“ Überlaufen, eingeteilt werden. Ein Datenkollektiv aus

mehreren 1 000 Messjahren an echten Regenbecken ergab die so genannten

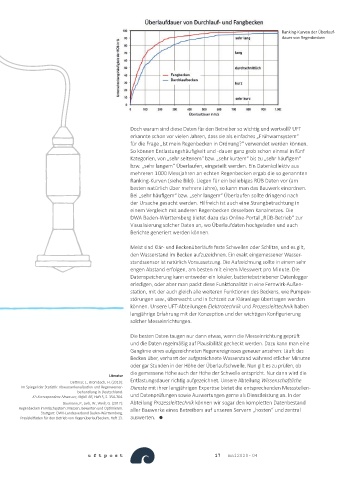

Ranking-Kurven (siehe Bild). Liegen für ein beliebiges RÜB Daten vor (am
besten natürlich über mehrere Jahre), so kann man das Bauwerk einordnen.
Bei „sehr häufigem“ bzw. „sehr langem“ Überlaufen sollte dringend nach

der Ursache gesucht werden. Hilfreich ist auch eine Strangbetrachtung in
einem Vergleich mit anderen Regenbecken desselben Kanalnetzes. Die

DWA Baden-Württemberg bietet dazu das Online-Portal „RÜB-Betrieb“ zur
Visualisierung solcher Daten an, wo Überlaufdaten hochgeladen und auch
Berichte generiert werden können.

Meist sind Klär- und Beckenüberläufe feste Schwellen oder Schlitze, und es gilt,
den Wasserstand im Becken aufzuzeichnen. Ein exakt eingemessener Wasser-
standssensor ist natürlich Voraussetzung. Die Aufzeichnung sollte in einem sehr
engen Abstand erfolgen, am besten mit einem Messwert pro Minute. Die

Datenspeicherung kann entweder ein lokaler, batteriebetriebener Datenlogger

erledigen, oder aber man packt diese Funktionalität in eine Fernwirk-Außen-

station, mit der auch gleich alle weiteren Funktionen des Beckens, wie Pumpen-

störungen usw., überwacht und in Echtzeit zur Kläranlage übertragen werden

können. Unsere UFT-Abteilungen Elektrotechnik und Prozessleittechnik haben

langjährige Erfahrung mit der Konzeption und der wichtigen Konfigurierung
solcher Messeinrichtungen.

Die besten Daten taugen nur dann etwas, wenn die Messeinrichtung geprüft
und die Daten regelmäßig auf Plausibilität gecheckt werden. Dazu kann man eine

Ganglinie eines aufgezeichneten Regenereignisses genauer ansehen: Läuft das
Becken über, verharrt der aufgezeichnete Wasserstand während etlicher Minuten
oder gar Stunden in der Höhe der Überlaufschwelle. Nun gilt es zu prüfen, ob
die gemessene Höhe auch der Höhe der Schwelle entspricht. Nur dann wird die
Literatur

Dettmar, J., Brombach, H. (2019): Entlastungsdauer richtig aufgezeichnet. Unsere Abteilung Wissenschaftliche

Im Spiegel der Statistik: Abwasserkanalisation und Regenwasser- Dienste mit ihrer langjährigen Expertise bietet die entsprechenden Messstellen-
behandlung in Deutschland.

KA Korrespondenz Abwasser, Abfall 66, Heft 5, S. 354-364. und Datenprüfungen sowie Auswertungen gerne als Dienstleistung an. In der

Baumann, P., Lieb, W., Weiß, G. (2017): Abteilung Prozessleittechnik können wir sogar den kompletten Datenbestand

Regenbecken im Mischsystem: Messen, Bewerten und Optimieren. aller Bauwerke eines Betreibers auf unseren Servern „hosten“ und zentral

Stuttgart: DWA-Landesverband Baden-Württemberg.

Praxisleitfaden für den Betrieb von Regenüberlaufbecken, Heft 13. auswerten. 
