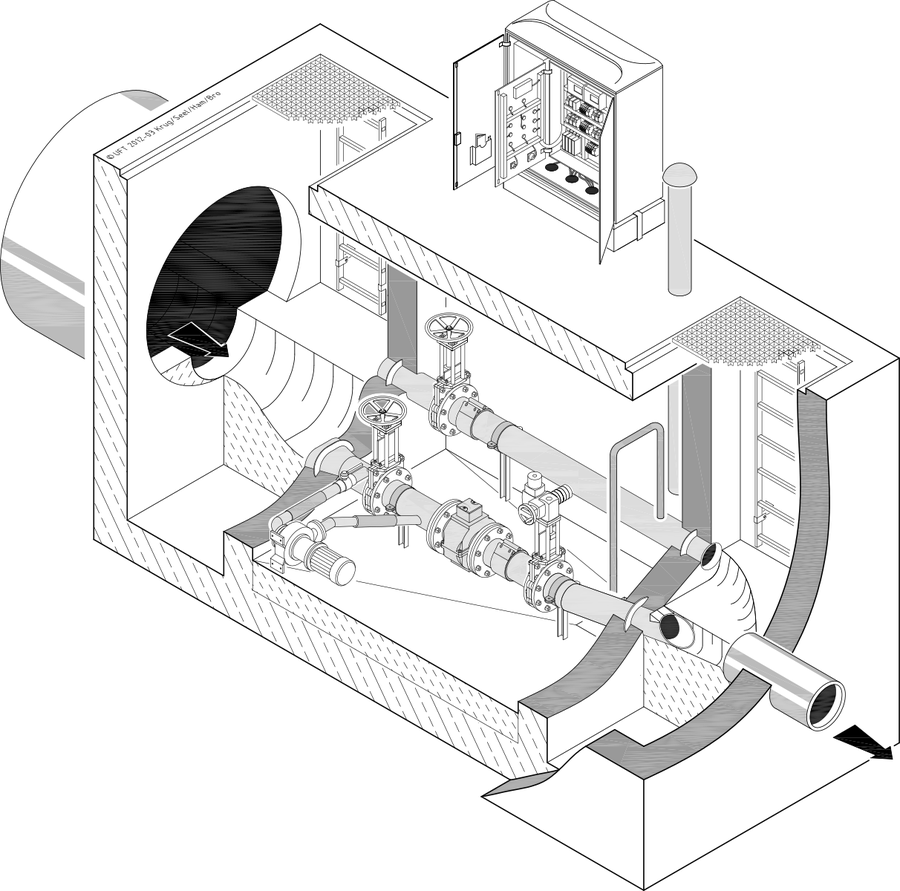

0142 Mess- u. Regelstation mit gedükertem MID UFT-FluidMID
Verwendungszweck
Die Mess- und Regelstation UFT-FluidMID, Typ MIDg, ist speziell für den Betrieb im Abwasser konzipiert. Sie arbeitet mit dem klassischen und lang bewährten Messsystem eines gedükerten Magnetisch-Induktiven Durchflussmessers (MIDg).
Dieses System eignet sich insbesondere für die hoch genaue und kontinuierliche Abflussmessung, -aufzeichnung und -regelung im Kanalnetz und auf der Kläranlage. Die Vorrichtung kann wahlweise als „reine Messstation“ oder auch in Kombination mit einem „Abflussregler“ an einem Regenbecken ausgelegt werden.
Bei der gegebenen hohen Leistungsfähigkeit des Systems eignet es sich insbesondere für den Einsatz an großen Regenbecken ab etwa 500 m³ Speichervolumen, bei Schlüsselbecken unmittelbar vor der Kläranlage, zur Kanalnetzbewirtschaftung (real time control), zur Gebührenerfassung von Teilgemeinden im Kanalnetz und zur genauen Zu- und Abflussmessung auf Kläranlagen.
Vorteile des gedükerten UFT-FluidMID
Die hydraulischen Eigenschaften des gedükerten Messrohres wurden in unserem Labor gründlich untersucht und optimiert. Optimierungsziele waren: kleinste Druckverluste, kurze Beruhigungsstrecken, homogenes Strömungsprofil, bestmögliche Selbstspülung, Sicherheit gegen Lufteinsaugen und niedrigste Verdükerungshöhe. Die Laborversuche wurden von der Praxis in vollem Umfang bestätigt.
Die Abwassermess- und -regelstationen der Bauart UFT-FluidMID, Typ MIDg haben folgende Vorteile:
- kontinuierliche Durchflussmessung auch bei kleinsten Nachtabflüssen
- hohe Messgenauigkeit durch ausgereifte Durchflussmesser aus industrieller Serienfertigung
- kein Höhenverbrauch der Anlage
- gedrückter Zulaufkonfusor sorgt für kleinste Druckverluste, vermindert die Nennweite und verbessert die Selbstspülung
- wirksame Spülhilfen bei Ablagerungsgefahr
- zuverlässiges hydraulisches Bemessungsverfahren
- Absperrfunktion bei Rückwärtsfließen
