0282 Wafer Gate Valve UFT-FluidKnife
Verwendungszweck
Regulierschieber der Bauart UFT-FluidKnife sind Spezial-Plattenschieber für den Einsatz in der Abwassertechnik. Sie sind besonders leichtgängig und für sehr starke Belastungen durch Korrosion, Inkrustation und Abrieb und für extrem viele Stellspiele ausgelegt. Als Werkstoffe werden ausschließlich korrosionsbeständige Materialien wie Edelstahl 1.4301, PVC, PE, PTFE und verchromtes Messing verwendet. Auch nach längerem Stillstand kann die Schieberplatte nicht „anbacken”, kein „Stick-Slip-Effekt.”
Der Schieber eignet sich besonders gut für anspruchsvolle Regulieraufgaben im Abwasserbereich, bei denen die Schieberplatte häufig bewegt werden muß. Zusätzlich läßt sich die untere und obere Stellung der Schieberplatte mechanisch beliebig begrenzen (Stopper). Reed-Kontakte melden die jeweilige Stellung (Option).

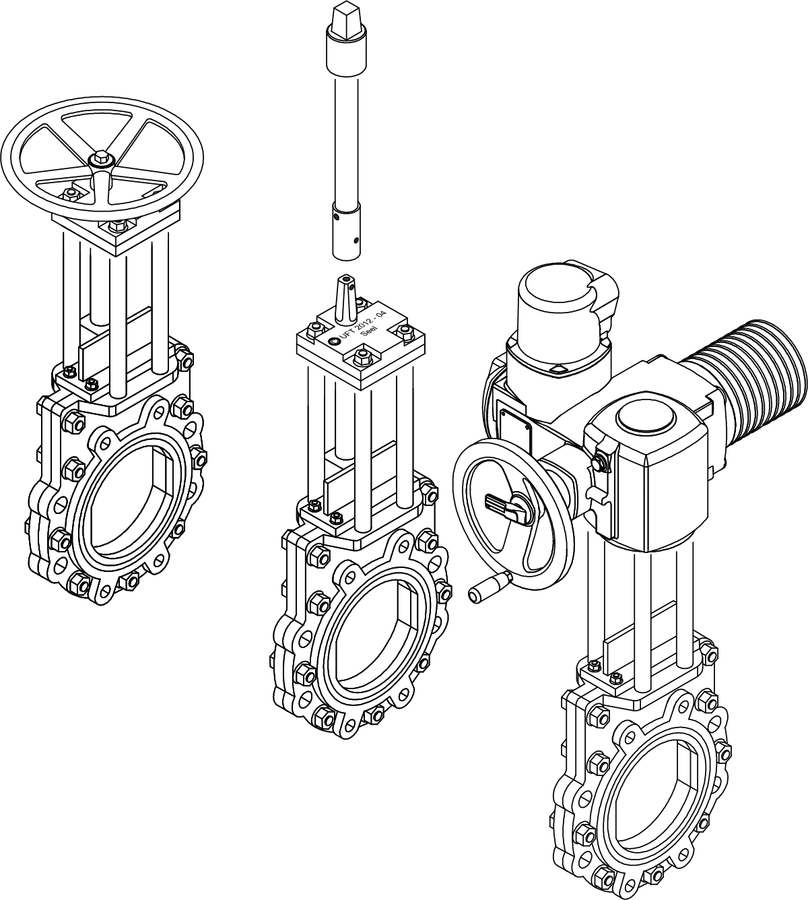

Es stehen verschiedene Antriebsarten zur Auswahl: manuell durch Handrad bzw. Spindel, pneumatisch, hydraulisch und mit elektrischem Stellantrieb.
Die Schieberplatte gleitet mit wenig Spiel in einem zweiteiligen, präzis gefrästen PVC-U-Futter aus Führungs-und Deckplatte, das von zwei Edelstahlplatten mit versenkten Imbusschrauben zusammengedrückt wird - Sandwichbauweise. Der Anpreßdruck der oberen Plattendichtung mit PTFE ist mit Gewindestiften individuell einstellbar. Bevorzugt wird eine leichte Leckage zur Schmierung der Dichtung mit Wasser. Das Schmierwasser läuft seitlich unter der Lagerplatte in einem Drainagespalt fort.
Ausführung als Handschieber
Für den manuell betätigten Schieber stehen vier Versionen zur Auswahl: Mit Handrad, mit Spindelverlängerung und Lagerbock oder mit Spindelverlängerung und Straßenkappe, sowie eine Ausführung mit Handhebel.
Ausführung mit Kraftkolbenantrieb
Mit doppeltwirkendem Zylinder für pneumatischen oder hydraulischen Antrieb. Besonders geeignet zum Einsatz im Ex-Bereich. Die Druckluft-, bzw. Ölversorgung sowie die Steuerung sind außerhalb der Schutzzone unterzubringen.
Ausführung mit elektrischem Stellantrieb
Der Stellantrieb kann wahlweise strahlwassergeschützt in Schutzart IP 67 oder überflutbar und explosionsgeschützt in Schutzart EX IP 68 geliefert werden. Der Aufbau erfolgt entweder direkt auf dem Schieber oder über eine Spindelverlängerung auf einer Oberflursäule bzw. einem Wandkragarm.
Sonderausführung Notschieber
Der Notschieber wird als redundantes Sicherheitsorgan bei besonders heiklen Abflußsteuerungen eingesetzt, z.B. bei Abflußreglern in Kombination mit magnetisch-induktiven Durchflußmessern (MID).
Der Schieber ist mit einem doppeltwirkenden Zylinder ausgerüstet. Bei einer Störung der Regelung oder bei Stromausfall wird die Schieberplatte durch den in einem Druckspeicher vorgehaltenen Druck automatisch entweder ganz oder teilweise geschlossen oder geöffnet. Der Antrieb kann sowohl pneumatisch oder hydraulisch erfolgen, die Druckversorgung und die Steuerung sind extern untergebracht. In den Abmessungen entspricht diese Ausführung der Standardversion Typ RSP / RSH mit doppeltwirkendem Zylinder.
Wartung
Bei allen Typen ist etwa alle drei Monate die Leichtgängigkeit der Schieberplatte zu prüfen. Das Handrad soll so leicht laufen, daß man es mit einem Finger drehen kann. Bei elektrischen Stellantrieben soll das Drehmoment nicht größer als 2 Nm sein. Bei Schwergängigkeit oder Undichtigkeit ist die Druckplatte neu zu justieren (Gewindestifte in der Lagerplatte). Die Gewindespindel ist regelmäßig zu schmieren.
